解码分子语言:拉曼光谱学的仪器原理、图谱解析与高阶演进

1. 引言

在上一篇文章《拉曼散射原理》中,我们详细论述了拉曼散射的本质:它是光子与分子振动(或转动)能级发生能量交换的非弹性散射过程。我们得出了一个残酷的物理现实——在自然状态下,拉曼散射的概率极低,大约每 $10^7$ 个入射光子中,只有一个会发生拉曼散射;并且由于玻尔兹曼热力学分布,斯托克斯线占据了绝对主导。

这就给实验物理学家和工程师提出了一个极其严苛的挑战:如何在汪洋大海般的瑞利散射(弹性散射)强光中,极其精确地分离、捕获并量化那千万分之一的拉曼散射微弱信号?

将一个微观的量子散射现象,转化为现代化学、材料科学和生物医学中不可或缺的“分子指纹”技术,依靠的是光学工程的极致突破与光谱解析理论的完善。本文将带您走进拉曼光谱仪的内部,从仪器学的原理出发,破解拉曼图谱的密码,并展望现代高阶拉曼光谱技术。


图 1:拉曼光谱仪

2. 拉曼光谱仪的光学工程学

一台现代色散型拉曼光谱仪的核心任务只有三个:激发(Excitation)滤光(Rejection)色散与探测(Dispersion & Detection)

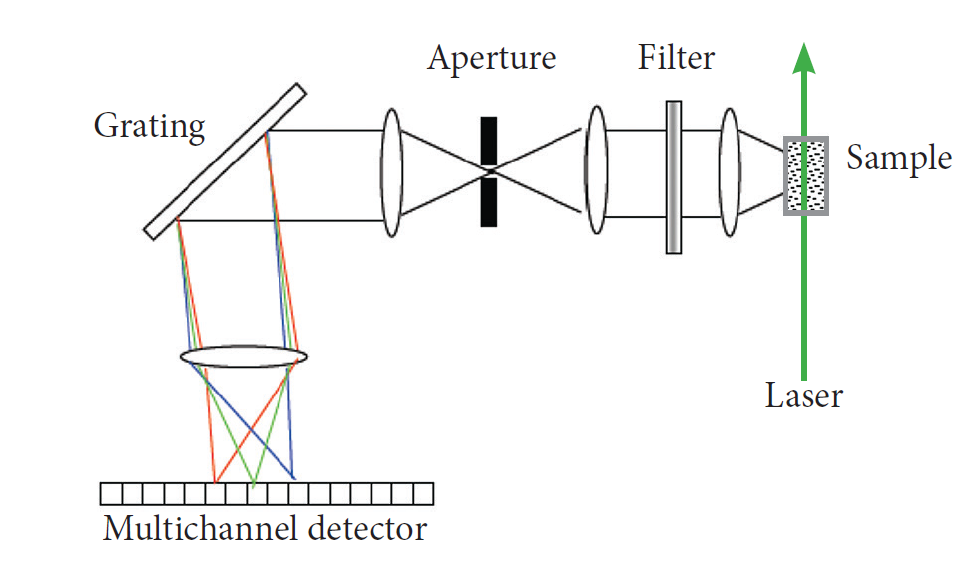

图 2:现代色散型拉曼光谱仪的核心光路拓扑结构(图源参考自文献 [1])

2.1 激发源:为什么必须是激光?

拉曼强度的经典公式表明,散射光强度 $I_R$ 与入射光强度 $I_0$ 成正比。由于拉曼截面极小,我们需要极高的空间光子密度。此外,拉曼频移是相对于激发光的频率差计算的,这意味着激发光必须具有极窄的线宽(高度单色性)。

因此,拉曼光谱学在1928年被发现后,沉寂了近四十年,直到1960年代激光(Laser) 的普及才获得重生。现代拉曼光谱仪通常配备多种波长的激光器(如紫外 325 nm、可见 532 nm / 633 nm、近红外 785 nm / 1064 nm)。

波长选择的博弈论:
选择哪种波长的激光,是拉曼实验中最关键的决策。这涉及两个相互矛盾的物理规律:

  1. 散射效率法则: 根据经典散射理论,拉曼散射截面与入射光频率的四次方成正比:$I_R \propto \frac{1}{\lambda^4}$。这意味着,使用 532 nm 绿光激发的拉曼信号,理论上是 1064 nm 近红外光激发的 16 倍。为了获得更强的绝对信号,我们倾向于使用短波长激光(紫外或可见光)。
  2. 荧光背景法则: 多数有机分子和生物样品在受到短波长(高能量)光激发时,极易产生强烈的荧光(Fluorescence)。荧光是一种吸收-发射过程,其效率通常比拉曼散射高几个数量级。一旦产生荧光,微弱的拉曼峰就会被彻底淹没在巨大的荧光“包络”中。为了避开电子吸收带,抑制荧光,我们被迫向低能量的近红外波段妥协(如 785 nm 或 1064 nm)。

2.2 滤光艺术:剔除 99.9999% 的瑞利噪声

来自样品的散射光中,包含了强烈的瑞利散射光和微弱的拉曼散射光。如果不加干预,瑞利光会瞬间使高灵敏度的探测器饱和(过曝)。

现代光谱仪采用全息陷波滤光片(Holographic Notch Filter)边缘滤光片(Edge Filter)。这些滤光片利用薄膜干涉原理,能够产生极其陡峭的透射曲线(Optical Density, OD > 6)。它们就像光学的“叹息之墙”,将波长等于激光波长的光子阻挡在外,而对距离中心波长仅几纳米之外的拉曼散射光保持 90% 以上的透过率。

2.3 色散与探测:重构光谱

经过滤光的拉曼信号是一束包含了多个波长的混合光。要将其转化为光谱图,必须在空间上将其按照波长“铺开”。这就是衍射光栅(Diffraction Grating) 的任务。

光栅方程定义了波长 $\lambda$ 与衍射角 $\theta_m$ 之间的绝对物理关系:

$$d(\sin\theta_i + \sin\theta_m) = m\lambda$$

其中 $d$ 为光栅常数(相邻刻线间距),$\theta_i$ 为入射角,$m$ 为衍射级次。
在现代拉曼光谱仪中,基于光栅的物理形态和光路拓扑,主要分为反射式光栅透射式光栅两大阵营。它们代表了两种截然不同的光学设计哲学。

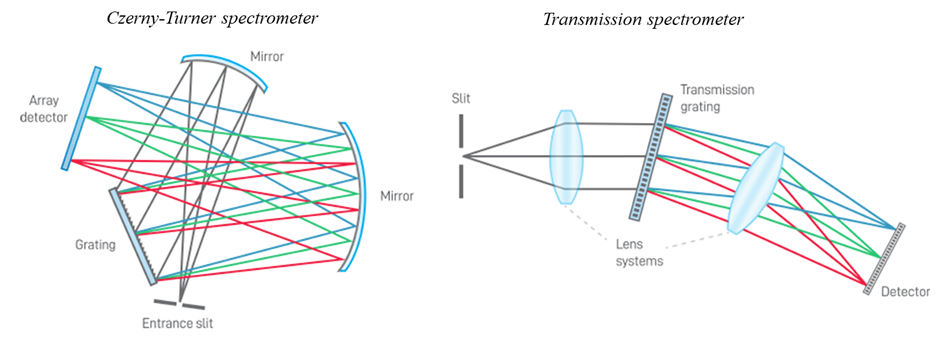

图 3:C-T反射光路与体相全息 (VPH) 轴向透射光路对比(图源参考自文献 [2])

2.3.1 反射式光栅与切尔尼-特纳 (Czerny-Turner) 架构

物理机制:
传统的反射式光栅(Reflection Gratings)通常是在玻璃基底上镀覆铝或金膜,然后通过机械刻划(Ruled)或全息曝光结合离子刻蚀技术,在表面形成锯齿状的光栅微结构。光束照射到这些微小的反射镜面上,产生多缝干涉并反射色散。

与之配套的经典光路是 Czerny-Turner (C-T) 架构。拉曼光通过狭缝进入,被第一面准直反射镜(Collimating Mirror)变为平行光;平行光打在反射光栅上发生色散;色散后的光束再由第二面聚焦反射镜(Focusing Mirror)汇聚到 CCD 探测器上。

  • 核心优势(灵活性与宽谱域): 反射式光栅最大的优点是宽波段适应性可调谐性。由于采用反射镜面而非透镜,它没有材料色差(Chromatic Aberration)的困扰。工程师可以将多个反射光栅安装在一个电动的转塔(Turret)上(例如 600, 1200, 2400 lines/mm)。通过旋转光栅,改变入射角 $\theta_i$,就能极其方便地切换测量波段和分辨率。
  • 物理痛点(像散与效率损失):
    C-T 架构的光路是一个“W”型的折叠空间。这种离轴反射不可避免地会引入严重的光学像差——像散(Astigmatism)。一个完美的圆形光斑在边缘视场会被拉伸成椭圆甚至线状,导致光谱分辨率下降,且极难用于二维多通道成像。此外,反射式光栅的最高衍射效率通常在 60%~70% 左右,且对偏振态极度敏感。

2.3.2 透射式光栅与轴向透射架构

为了追求极致的光子收集效率(这对于极弱的拉曼信号至关重要),透射式体相全息光栅(Volume Phase Holographic, VPH gratings) 在高端和紧凑型拉曼光谱仪中异军突起。

物理机制:
VPH 光栅没有表面起伏的刻槽!它的核心是一层封装在两块玻璃之间的重铬酸盐明胶(DCG)薄膜。通过全息曝光,使得薄膜内部的**折射率(Refractive Index)**产生周期性的空间调制 $n(x)$。
当光穿过这层薄膜时,不是在表面反射,而是在体积内部发生布拉格衍射(Bragg Diffraction)。这满足耦合波理论(Coupled-Wave Theory),其折射率分布可表示为:

$$n(x) = n_0 + \Delta n \cos\left(\frac{2\pi x}{\Lambda}\right)$$

其中 $n_0$ 是平均折射率,$\Delta n$ 是折射率调制幅度,$\Lambda$ 是条纹周期。

与之配套的是轴向透射光路(Axial Transmissive Design)。光束穿过透镜组准直,直射穿过 VPH 光栅发生色散,再由另一组透镜直接聚焦到 CCD 上。光线像穿过望远镜一样呈直线行进。

  • 核心优势(极致效率与完美成像):
    在满足布拉格条件时,VPH 光栅的衍射效率可以达到惊人的 90% 以上,几乎逼近物理极限!且由于光路是完全在轴对称的(On-axis),它彻底消除了反射式 C-T 光路中的离轴像散问题。聚焦在 CCD 上的光斑极其锐利,这使得透射式光谱仪非常适合高通量的拉曼 Mapping 和多通道(Multi-track)并行探测。
  • 物理痛点(刚性约束):
    VPH 光栅的高效率是一个“窄带”特性。一旦偏离了设计的最佳波长和布拉格角,衍射效率会呈断崖式下跌。同时,透射式光路是“直通”的,几何位置固定,这意味着你无法像反射式光栅那样通过旋转转塔来轻易改变探测波段。一台透射式拉曼光谱仪通常是为某一个特定波长(如 532nm 或 785nm)和特定范围量身定制的(Custom-built)。

色散引擎选择指南:
如果你是在一个综合性材料实验室,今天测硅片,明天测聚合物,需要不断更换激光和测量范围,反射式(C-T光路)是唯一的全能王。如果你是工业产线、医疗活体检测或深空探测探测器,你需要设备体积紧凑、抗震且拉曼光子“一个都不能少”,那么固化的透射式 就是终极答案。

最终,空间展开的光子打在 电荷耦合器件 (CCD) 上,通过光电效应转化为电子,经过模数转换(ADC),成为我们在电脑屏幕上看到的谱图。为了降低暗电流热噪声(Dark Current),科研级 CCD 通常需要通过热电制冷(Peltier Cooling)降温至 -60°C 甚至更低。


3. 分子密码的解码学:图谱的数学与化学解析

拉曼光谱图的横坐标通常是拉曼频移(Raman Shift,单位 $\text{cm}^{-1}$),纵坐标是散射强度(Intensity,任意单位 a.u.)。为什么不直接用波长或绝对频率?

拉曼频移 $\Delta \tilde{\nu}$ 定义为入射光波数与散射光波数之差:

$$\Delta \tilde{\nu} = \left( \frac{1}{\lambda_0} - \frac{1}{\lambda_1} \right) \times 10^7$$

这里 $\lambda_0$ 和 $\lambda_1$ 分别是激发光和散射光的波长(单位 nm)。拉曼频移的最大物理优势在于:它是一个只与分子的本征振动能级差有关的绝对物理量,而与你使用的激发激光波长无关。 无论你用 532 nm 还是 785 nm 激光打在硅片上,硅的光学声子峰永远固定在 520 $\text{cm}^{-1}$。

解码一张拉曼图谱,我们需要关注四个维度的信息:

3.1 峰位 (Peak Position):化学键的“质量弹簧”模型

峰位代表了分子内部某个特定振动模式的能量。在微观尺度下,我们可以将化学键近似为一个由两个原子质量块 $m_1$ 和 $m_2$ 以及一根无质量弹簧组成的经典简谐振子。根据胡克定律(Hooke’s Law),其振动频率(波数)为:

$$\tilde{\nu} = \frac{1}{2\pi c}\sqrt{\frac{k}{\mu}}$$

其中:

  • $c$ 为光速。
  • $k$ 为化学键的力常数(Force Constant),反映化学键的强弱(例如三键 > 双键 > 单键)。
  • $\mu$ 为折合质量(Reduced Mass):$\mu = \frac{m_1 m_2}{m_1 + m_2}$。

推论: 1. 质量越轻的原子,振动频率越高。例如含有氢原子的键(C-H, O-H, N-H)往往出现在高频区(2800 - 3600 $\text{cm}^{-1}$)。
2. 化学键越强,频率越高。碳碳三键($\sim$ 2200 $\text{cm}^{-1}$)的峰位显著高于碳碳双键($\sim$ 1600 $\text{cm}^{-1}$)。

3.2 峰强 (Peak Intensity):极化率与浓度的度量

在固定实验条件下,某一组分的特定拉曼峰的积分强度 $I$ 与其在该探测体积内的分子数量(浓度 $C$)成正比:

$$I = I_0 K \sigma C$$

其中 $\sigma$ 为该分子的拉曼散射截面。这使得拉曼光谱成为一种卓越的定量分析工具。同时,峰强也反映了该振动模式发生时电子云极化率变化的剧烈程度,如前文所述,对称伸缩振动往往伴随强烈的拉曼信号。

3.3 半峰全宽 (FWHM):结晶度与声子寿命的探测器

拉曼峰的宽度(Full Width at Half Maximum)并非纯粹的仪器展宽。在固体物理中,峰宽 $\Gamma$ 与声子(晶格振动量子)的寿命 $\tau$ 密切相关。根据海森堡不确定性原理 $\Delta E \Delta t \ge \frac{\hbar}{2}$,声子寿命越短,其能量(频率)的不确定度越大,导致拉曼峰变宽。

  • 完美单晶: 晶格排列极其规则,声子寿命长,拉曼峰极其尖锐且对称。
  • 无定形/非晶态材料: 存在大量缺陷,声子散射严重,寿命变短,同时键角和键长的长程无序导致不同的局部振动频率叠加,最终表现为极其宽化的非对称峰。

3.4 峰位微移 (Peak Shift):应力与应变的纳米级秤砣

当材料(如半导体薄膜或二维材料)受到外界张应力(Tensile stress)或压应力(Compressive stress)时,其原子间距会被拉长或压缩。
回到前面的弹簧模型:原子间距的改变会直接影响键的力常数 $k$。

  • 压应力: 原子被挤压,化学键变“硬”,力常数变大,拉曼峰向高波数移动(蓝移)。
  • 张应力: 材料被拉伸,化学键变“软”,力常数变小,拉曼峰向低波数移动(红移)。

半导体工业正是利用这一特性,使用显微拉曼光谱对硅晶圆或芯片封装内部的微观残余应力进行无损的 $XY$ 轴高精度 Mapping。


4. 突破物理极限:高阶拉曼光谱技术

标准拉曼散射极低的效率($10^{-7}$)是其推广的最大阻碍。为了跨越这一鸿沟,科学家们开发了多种增强和非线性技术。

4.1 共振拉曼光谱 (Resonance Raman Spectroscopy, RRS)

普通拉曼中,分子跃迁到一个“虚能级”。但在共振拉曼中,我们精心选择一种激光波长,使其能量 $h\nu_0$ 恰好等于分子从基态到某个真实的激发电子态的能量差。

当跃迁发生共振时,特定振动模式的拉曼散射截面会发生爆炸性增长,信号强度可提升 $10^2$ 到 $10^6$ 倍。这不仅解决了灵敏度问题,还提供了一种卓越的选择性:复杂混合物中,只有发色团(能吸收该特定波长激光的基团)的拉曼信号会被选择性放大。

4.2 针尖增强拉曼光谱 (Tip-Enhanced Raman Spectroscopy, TERS)

在上一篇文章中,我们提到了依赖表面等离子体共振(LSPR)的 SERS 技术。然而,SERS 增强位点(热点)的随机分布使得其空间分辨率无法精确控制。

TERS 将扫描探针显微镜(SPM,如原子力显微镜 AFM 或 扫描隧道显微镜 STM)与拉曼光谱结合。科研人员在 SPM 的超锐利探针尖端镀上金或银。当激光照射到探针尖端时,会在尖端引发局域等离子体共振,形成一个直径通常在 10 nm 以下的极强电场“热点”。

由于这个增强的近场(Near-field)随距离呈指数衰减,只有探针正下方极小区域的分子会产生强烈的拉曼信号。TERS 成功打破了传统光学显微镜的阿贝衍射极限(Abbe Diffraction Limit,通常为数百纳米),实现了纳米级甚至亚纳米级单分子化学成像。

4.3 相干反斯托克斯拉曼散射 (Coherent Anti-Stokes Raman Scattering, CARS)

这是一种非线性光学(Non-linear Optics) 技术。CARS 不再依赖单一激光等待自发散射,而是同时使用两束激光:泵浦光(频率 $\omega_p$)和斯托克斯光(频率 $\omega_s$)。

当我们将这两束光的频率差 $\omega_p - \omega_s$ 调节到恰好等于样品中某分子的本征振动频率 $\Omega$ 时,就会在宏观物质内诱发出大量的分子的相干相控振动。此时,第三束探测光(通常与泵浦光相同)打入,会像经典波的相干衍射一样,产生一束强度极高、高度定向的相干反斯托克斯光(频率 $\omega_{as} = 2\omega_p - \omega_s$)。

CARS 的信号比自发拉曼强几个数量级,并且没有荧光干扰(因为它产生的是蓝移的反斯托克斯光,远离荧光波段)。由于其极快的信号采集速度,CARS 显微镜已成为生命科学领域进行活体细胞内脂质分子实时视频级成像的最强利器。


⚠️ 版权与免责声明 (Copyright & Disclaimer):

本文为非商业性的学术与技术分享,旨在促进第一性原理与光谱学的科学普及。文中部分辅助理解的配图来源于公开网络检索,未能逐一联系原作者获取正式授权。图片版权均归属原作者或对应学术期刊、机构所有。

在此郑重声明:若原图权利人对本文的引用存在任何异议,或认为构成了未经授权的使用,请随时通过博客后台留言或邮件与本人联系。我将在收到通知后第一时间全力配合,进行版权信息的补充标明或立即执行删除处理。由衷感谢每一位科研工作者对科学知识开放传播的包容与贡献!

[1] Wiley & Thermo Fisher Scientific: Raman Microscopy (Essential Knowledge Briefing)

[2] Wasatch Photonics: Reproducible Raman Measurements
